Prinsip kerja akhbar engkol

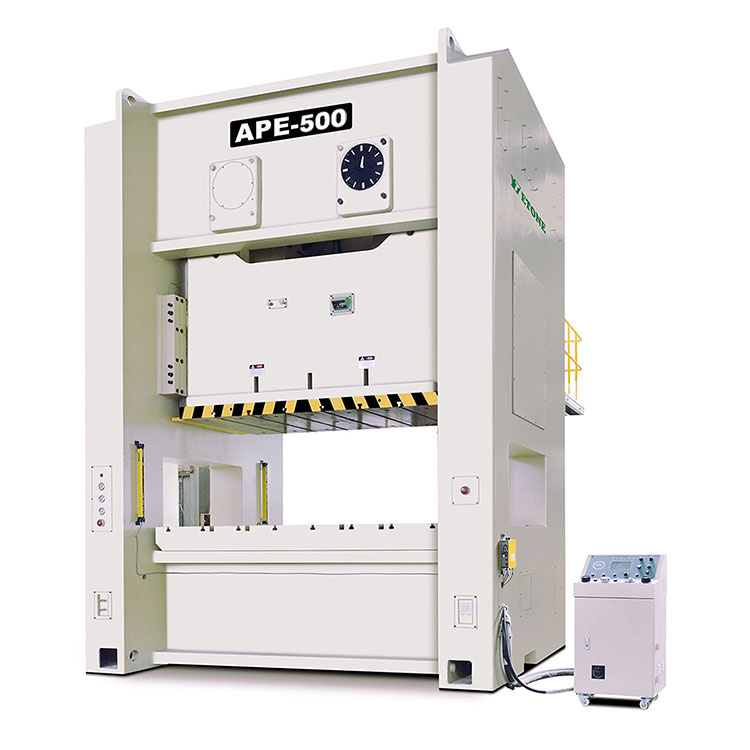

Tekan engkoladalah akhbar mekanikal yang biasa, yang digunakan secara meluas dalam pembentukan logam, stamping, ricih, pemutus mati dan proses lain. Prinsip kerjanya didasarkan pada pergerakan mekanikal mekanisme rod yang menghubungkan engkol, yang ditukar menjadi pergerakan tekanan salingan linear melalui pergerakan putaran engkol.

Prinsip asas kerja engkol akhbar:

Putaran engkol: sumber memanduTekan engkolbiasanya motor elektrik atau enjin pembakaran dalaman. Motor memacu engkol untuk berputar melalui sistem penghantaran seperti gear dan tali pinggang.

TRANK DAN CONNECTING ROD TRANSMISSION: engkol disambungkan ke rod penyambung, dan putaran engkol dihantar ke slider melalui rod penyambung. Batang penyambung menukarkan pergerakan putaran engkol ke dalam pergerakan reciprocating slider. Dalam proses ini, pergerakan engkol adalah gerakan bulat, manakala pergerakan gelangsar adalah gerakan linear.

Pergerakan Slider: Kotak memacu batang penyambung untuk bergerak, dengan itu menolak slider untuk bergerak naik dan turun ke arah menegak. Apabila gelangsar bergerak ke bawah, daya impak yang besar dihasilkan, dan daya impak ini digunakan untuk menekan, mencetuskan atau membentuk kerja.

Strok Kerja: Pusat mati atas akhbar engkol adalah kedudukan tertinggi gelangsar bergerak ke atas, dan pusat mati bawah adalah kedudukan terendah gelangsar bergerak ke bawah. Semasa operasi stamping, gelangsar bergerak dari pusat mati atas ke pusat mati bawah dan kemudian kembali ke pusat mati atas, membentuk kitaran kerja yang lengkap.

Penghantaran tekanan dan daya impak: tekananTekan engkoldihantar ke acuan atau bahan kerja di meja kerja oleh mekanisme engkol dan menghubungkan rod, menghasilkan tekanan yang kuat pada bahan kerja, dengan itu melengkapkan operasi proses seperti stamping, ricih, membongkok, dan membentuk.

Komponen utama dan fungsi mereka:

Crank: Menyediakan kuasa putaran, biasanya disambungkan ke motor elektrik atau sumber pemacu lain.

Menyambung Rod: Menukar gerakan putaran engkol ke dalam gerakan salingan linear slider.

Slider: Secara langsung hubungi bahan kerja untuk melengkapkan setem, membentuk dan tugas -tugas lain.

Base dan Workbench: Menyokong seluruh akhbar dan menetapkan bahan kerja, menyediakan platform operasi yang stabil.

Punch and Die: Dipasang pada gelangsar dan meja kerja, secara langsung melakukan kerja pemprosesan.

Ringkasan: Prinsip kerjaTekan engkolTerutamanya bergantung pada engkol untuk memacu rod penyambung untuk berputar, yang ditukar ke dalam gerakan linear atas dan bawah gelangsar. Pergerakan ini digunakan untuk menggunakan tekanan kepada bahan kerja untuk menyelesaikan tugas pemprosesan yang berbeza. Kelebihannya ialah ia dapat memberikan tekanan yang kuat dan sesuai untuk pelbagai proses stamping dan pembentukan.
